출력 구동부는 중공축(속이 빈 축)에 지지되는 단일 홈 벨트 풀리입니다. 피치 직경은 고객의 요구 조건에 맞춰 제공될 수 있습니다. 다열(여러 홈) 풀리 또한 공급이 가능합니다. 흔히 사용되는 홈 형식은 DIN/EN 규격에 따른 SPA, SPB, SPZ 및 Poly-V입니다.

출력측의 토크는 베어링으로 지지되는 플랜지에 장착된 체인 스프로킷을 통해 전달됩니다.

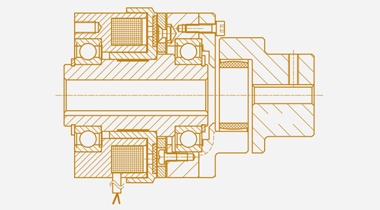

두 축 사이에 축 방향 오차(Axial misalignment) 또는 각도 오차(Angular misalignment)가 예상되는 경우, 플렉시블 커플링(유연성 커플링)을 장착할 수 있습니다.

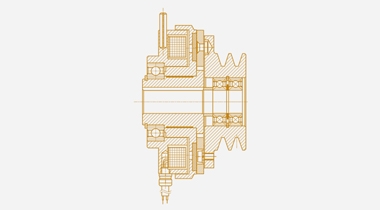

여기서 출력 구동부는 단열(single) 또는 다열(multiple) 홈 벨트 풀리이며, 전자 클러치의 중공축(hollow shaft)에 직접 고정되지 않고 별도로 지지(자체 베어링으로 장착)됩니다. 풀리의 피치 직경(pitch diameter)은 고객의 요구 사양에 맞추어 공급될 수 있습니다. 일반적으로 사용되는 홈 형태는 SPA, SPB, SPZ, 또는 DIN/EN 규격에 따른 폴리 브이(Poly-V) 등이 있습니다.

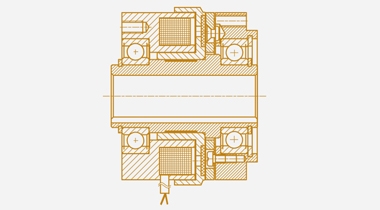

베어링 장착형 플랜지에 조립된 체인 스프로킷이 출력 측(아웃풋)의 토크 전달을 담당합니다.

베어링 장착형 플랜지에 조립된 체인 스프로킷이 출력 측(아웃풋)의 토크 전달을 담당합니다.
